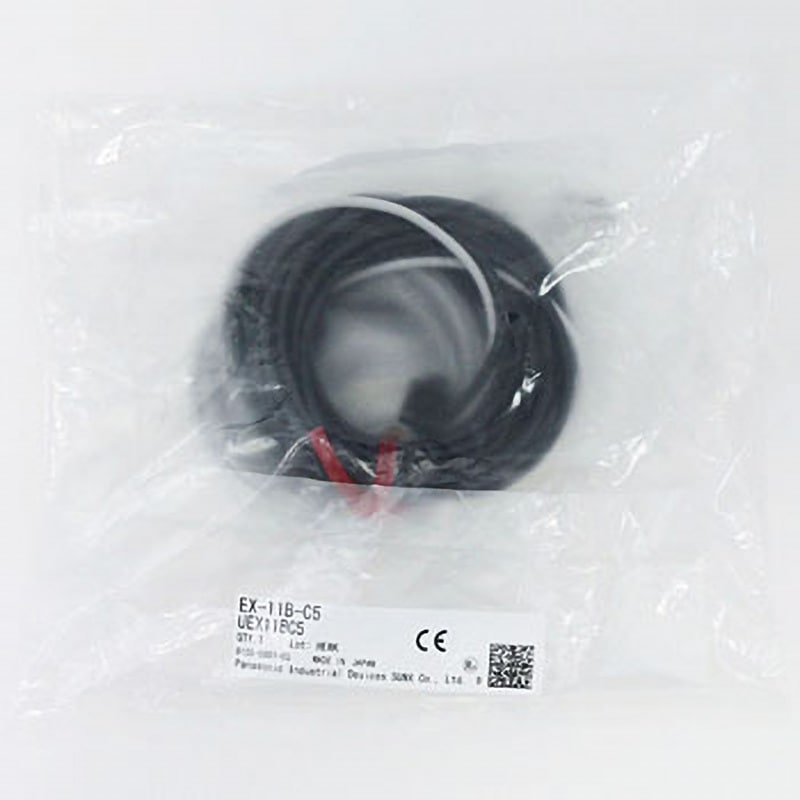

HOT ! EX-11B-C5 極薄型ビームセンサ(アンプ内蔵) EX-10シリーズ Ver.2 パナソニック インダストリー(パナソニック デバイスSUNX) アンプ内蔵型 透過型 標準 不透明体 検出距離150mm EX-11B-C5

種類:アンプ内蔵型
検出対象:不透明体
検出方式:透過型
検出光:標準
検出距離(mm):150
光色:赤
ヘッド形状:角
出力方式:NPNトランジスタ・オープンコレクタ
保護構造:IP67(IEC)
最小検出物体:Φ1mm不透明体(投・受光器設定距離150mmにて)
タイプ:-
繰返し精度(mm):0.05以下(検出軸に直角方向)
ケーブル長(m):5
材質:-
電源電圧(V):12～24 DC±10% リップルP-P 10%以下
消費電流(mA):投光器：10以下、受光器：10以下
出力動作:遮光時ON
取付姿勢:フラットON
付属品:取付ビス：1セット
用途:基板の位置決め、ICの検出、ウェーハカセットの有無検出、薄いワークの有無確認、トレイ内のコンデンサ抜け確認
本体質量(g):投・受光器：各約20
材質(ケース):ポリアリレート
絶縁抵抗(MΩ):DC250Vメガにて20以上 充電部一括・ケース間
使用周囲温度(℃):-25～55(結露および氷結しないこと)
材質(レンズ):ポリアリレート
保存温度範囲(℃):-30～70
動作表示灯:橙色LED(出力ON時点灯)
安定表示灯:緑色LED(安定入光時、安定非入光時点灯)
短絡保護:装備
使用周囲照度(Lx):白熱ランプ：受光面照度3000以下
投光素子:赤色LED(変調式)
応差(ヒステリシス):-
出力仕様:最大流入電流：50mA、印加電圧：30V DC以下(出力-0V間)、残留電圧：2V以下(流入電流50mAにて)/1V以下(流入電流16mAにて)
ケーブル延長(m):0.3mm2以上のケーブルにて全長50(透過型は投・受光器各)まで延長可能
入光表示灯:-
キャブタイヤケーブル(mm2×m):0.1×2(3芯)(透過型の投光器は2芯)キャブタイヤケーブル付
耐電圧(V/min):AC1000 充電部一括・ケース間
保存湿度範囲(%RH):35～85
使用周囲湿度(%RH):35～85
耐振動(耐久)(Hz):10～500 複振幅3mm(MAX.20G)XYZ各方向2時間
応答時間(ms):0.5以下
耐衝撃(耐久)(m/s2):500(約50G) XYZ各方向3回
